Bus Barlar Için Teknik Tablo

KBA

800

100

1250

1600

2000

2500

3000

4000

Standartlar

IEC 439-1, IEC 439-2

İzolasyon Gerilimi

V

IEC 664-1 / 1000 V

Frekans

Hz

50 / 60

Koruma Sınıfı

IP 42 (Aksesuarlarla IP 54)

Anma Akımı

A

800

1000

1250

1600

2000

2500

3000

4000

Kısa devre (Dinamik)

kA

105

105

105

220

220

220

264

264

Kısa devre (1 sn)

kA

50

50

50

100

100

100

150

150

Direnç (R)

m / m

0,057

0,043

0,034

0,029

0,021

0,017

0,014

0,011

Endüktif Reaktans (X)

m / m

0,031

0,026

0,019

0,016

0,013

0,010

0,009

0,006

Empedans (Z)

m / m

0,065

0,050

0,039

0,032

0,025

0,020

0,017

0,013

L1, L2, L3

mm2

525

700

910

1050

1400

1820

2100

2730

N

mm2

525

700

910

1050

1400

1820

2100

2730

Ağırlık – Feeder, Bolt-on

Kg/m

16

19

22

29

36

44

53

62

Ağırlık – Plug-in

Kg/m

17

20

23

31

38

46

56

65

İletken Boyu

mm

7*75

7*100

7*130

2(7*75)

2(7*100)

2(7*130)

3(7*100)

3(7*130)

Gerilim Düşümü Hesabı :

Busbar kanal sistemi ile enerji dağıtımı ve taşınması yapılmış hatlarda gerilim düşümü hesabı aşağıdaki kriterler göz önüne alınarak yapılır.

V = [ L *I * ( R * Cos j + Sin j ) 10^-3 ] (Volt)

Formüldeki katsayısı ampirik bir değerdir. )

V

=

Gerilim Düşümü (V)

=

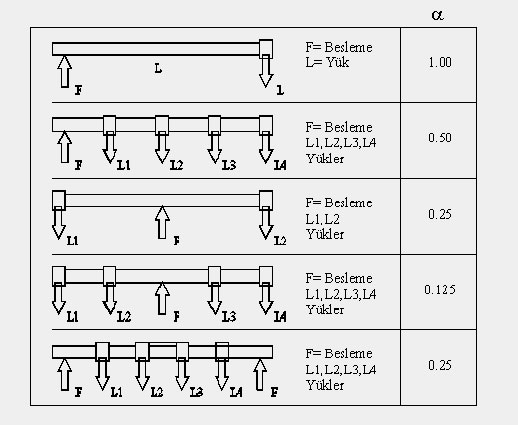

Yük Dağılım Katsayısı

L

=

Hat Uzunluğu (m)

I

=

Hat Akımı (A)

R

=

Karekteristik Direnç (m / m )

XL

=

Endüktif Reaktans (m / m )

Cos

=

Güç Faktörü

Ortam Sıcaklığı

‘’ t ‘’

40 ºC

1,00

45 ºC

0,95

50 ºC

0,90

55 ºC

0,85

Busbar kanal sistemi 35 ºC ortalama, 40 ºC maximum çevre sıcaklığına göre tasarlanmıştır. 40 ºC’ den yüksek çevre sıcaklıklarında tablodaki çarpanları kullanınız.
